EIM简介

劲源创造性地以BIM技术手段实现变电站所有设备、设施、人员及物资信息的数字化镜像,结合电力设备的外观、组装工艺、操作要求、检修规范等大量信息,形成了基于EIM的电力设备协同管理平台(二号平台)。EIM即设备信息模型(Equipment Information Model),指包含设备全生命期或部分阶段的几何信息及非几何信息的数字化模型。设备信息模型以数据对象的形式组织和表现设备及其组成部分,并具备数据共享、传递和协同的功能,从而在生产监控指挥中心实现对设备工作状态、缺陷、异常告警等运行信息的对应展示,实现对现场人员和工作过程的全程监控。

劲源的二号平台具有信息的完备性、关联性、一致性、 可视化、协调性、模拟性、优化性和可出图性八大特点,是南方电网“智慧生产”示范点中EIM平台的承建商,也是《南方电网生产设备信息模型标准》的编撰主要参与方。

二号平台帮助电网运营单位实现生产指挥各场景“一目了然”,支持变电站信息可视化、智能巡视、智能检修、作业预演、故障仿真以及技能培训等六项应用,为各项智能技术集成应用提供基础门户。


二号平台核心功能

1、变电站信息可视化

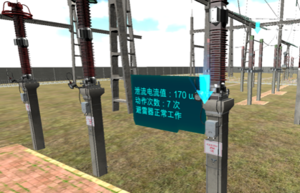

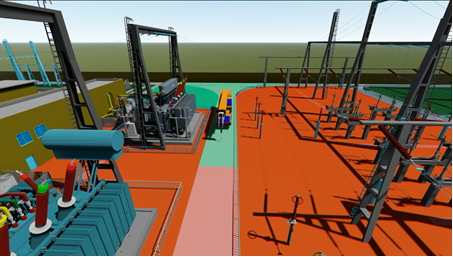

平台以三维形式显示设备设施内外部结构、动作原理、分合闸位置以及隐蔽工程,并可以叠加显示外观尺寸、空间位置、相对距离、铭牌数据、技术参数、历史信息(制造、运输、安装、调试、试验、动作等记录)、工艺信息(定位、操作提示、组装拆解提示)、潮流数据和机器巡视结果等信息。模型中突出显示需要运行人员重点关注的设备,包括高温高负荷、带有需要跟踪的缺陷情况、专项反措要求的设备。远方运行人员通过主动查看或者异常事件触发的方式,在模型中直接点击相应设备对设备运行历史数据、台账信息、缺陷处理情况、机器人巡视结果、在线监测历史数据进行查询,获得对设备运行状态与设备实际空间位置的融合感知。

平台支持三维展示五防模拟操作和实际操作过程中的一次设备动作过程和到位情况,并可以叠加显示过程视频图像判据、操作前后潮流和后台变位信号等信息,实现操作过程透明,支持多源信息比对判断操作准确性。

图片3.png  图片4.png  图片5.png

2、智能巡视

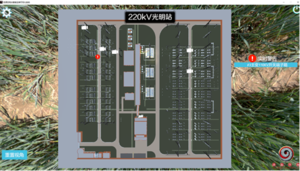

平台可实时显示机器人位置、任务执行情况;实时呈现机器人巡检视角和结果,及时获取机器人可见光、热红外光画面;提示巡检路径优化方案和重点排查区域。运行人员可以通过机器人模型干预实现对现场实际机器人的移动控制,在变电站三维模型中设定移动式机器巡视点位和巡视策略,编制巡视任务下发到机器巡视系统;可以在模型中管理各个巡视点位,操作机器人摄像头指向需要新增的巡视点位,模型自动弹出点位关联的巡视检查标准供运行人员选择,经确认后发送配置命令到巡视机器人控制平台完成新增巡视方案的固化,免除传统巡视机器人点位新增时大量繁琐的现场调试工作。

来自SCADA、在线监测、巡视机器人、视频监控等系统的事故及缺陷预警事件发出后,平台可解析预警事件,提取事件中的设备信息,在全息模型中将视角定位到异常设备,提供异常设备内部的部件级结构信息,同时处置人员可以把设备模拟解体到部件级,对事故原因进行辅助分析;平台提供设备自定义拆解组装,方便管理人员快速研判设备结构,组织抢修;可对处置方案进行三维全程演示,支持可视化交底,提高处置效率。

图片3.png    图片5.png  图片4.png

3、智能检修

可提示关键设备检修计划,提示建议停电计划和施工方案。模型支持默认或自定义组装、拆解程序,并提示所需人机料资源。

支持对工作票关联的许可作业区域、物理遮拦的布置位置、工作班人员位置进行叠加展示,配合定位雷达、电子标签设备,可以实时监管遮拦的变动情况、人员超越遮拦的违规行为,及时预警,实现安全防护。点击模型上的视频监控设备,可以获取现场作业画面,并获取图像识别算法生成的不戴安全帽、未穿工作服等实时报警事件。

检修人员可通过移动作业终端快速调取设备的内部结构、技术原理、工艺提示、实时运行数据、可视化交底资料等,降低作业人员对复杂检修工艺的技能要求,提高检修质量。安监等督查人员可以通过移动作业终端将现场的质量、安全隐患在模型上进行标注,标注信息实时显示在模型相应位置,并对相关单位/专业人员进行改正提醒,整改进度及结果也可通过移动作业终端展示在模型上。

图片13.png  图片14.png  图片15.png

4、技能培训

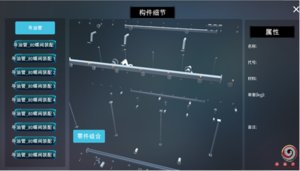

以三维模型展示设备内外部结构;以三维动画的形式对设备模型进行模型部件级(主要部件零件级)的自定义装配模拟和标准装配模拟,直观展示规范的检修次序和复杂的检修工艺,实现标准工艺辅助。

图片6.png   图片7.png

5、作业预演

平台支持对检修方案进行人工操控或自动预演,如吊车进场起吊作业、设备部件拆解,预演过程中动态计算距离带电部位的安全距离,可执行三维碰撞检测,提前识别吊车等机具误碰带电设备的风险,对吊臂与带电体安全裕度不足、越界等情况进行预警。


6、故障仿真

平台可根据设定的故障点和相关物理规律对发热、击穿放电、局部放电、机构异常等类型的故障进行过程及结果仿真,辅助事故重演分析。

图片12.png     图片11.png

二号平台应用

二号平台帮助电网运营单位实现生产指挥各场景“一目了然”,在运行巡视、倒闸操作、智能检修、运行分析四大领域为各项智能技术集成应用提供基础门户.
